如何解決機柜亂 機柜間如何理線?
發布時間:2021-05-18 12:32:00 文章來源:圖滕機柜 編輯作者:圖滕小編 點擊:4841
本文章共有文字1029個,預計閱讀僅需3分鐘
[導讀]:光纖和網線在網絡設備前面的插入方式應盡可能一致,光纖和網線應按壓綁定,網絡設備后面的電源線和網線應整齊,強弱電纜應分開,具有整體感。IDC核心網絡設備,尤其是內部網絡核心設備,由于與TOR的互聯數量會更多,所以光纖會更多。

  許多朋友都提到過圖滕機柜怎樣理線,不同的電纜用什么顏色來區分?亂七八糟的柜線的確讓人看著疼,怎樣才能做出漂亮的柜子?咱們今天一起來看看。

如何解決機柜亂 機柜間如何理線?

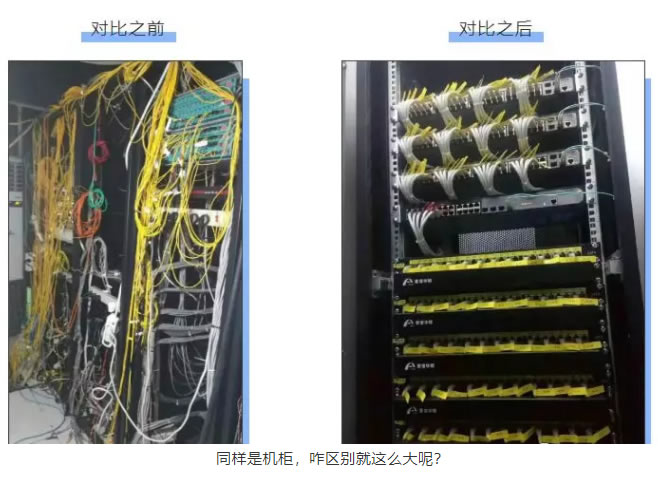

圖滕機柜也一樣,怎么區別這么大?

  **,走線技巧。

  柜體走線,怎樣走得好,很大程度上是在柜體結構設計階段決定的。普通柜體走線,有以下技巧:

  一是使用走線架。柜體走線架說白了就是1U或1SU有N個齒的鈑金件,齒長有長有短,取決于網絡設備的尺寸和所用電纜的轉彎半徑。

  2.使用橋梁。所謂橋梁,就是機柜中突出的半徑成型結構,就像一座小橋。可以理解為機柜板上凸出的可以扎線的地方。一般來說,橋梁會出現在以下幾個地方:機柜的隔板、立柱、安裝設備面板的方孔條等。

  三是使用繞線盤。這與走線架相同,通常用于通信設備的光纖整理。

  四是靈活運用進(走)線筒。所謂進(走)線筒,就是在不同的分艙需要走線時,在分艙隔板上走線的地方。通常進(走)線筒出現在兩個需要相互隔離的艙室,例如設備艙室和電池艙室之間。

  5.使用帶子和標簽。這也是基本方法中提到的,非常重要。帶子使用簡單靈活,而標簽使得走線后容易識別,降低了維護難度。

讓我們看看機房的理線和標簽過程:

  第二,圖滕機柜間布線規范。

  同一個IDC,同一個規格的框架,布線方式要整體一致,便于日常運行和維護。核心網絡設備、內網接入設備、管理網接入設備等不同角色的網絡設備布線要整齊,光纖和網線不要擋住網絡設備的進出風口,不要預留在框架底部太長,光纖和網線上的標簽要清晰。光纖和網線在網絡設備前面的插入方式應盡可能一致,光纖和網線應按壓綁定,網絡設備后面的電源線和網線應整齊,強弱電纜應分開,具有整體感。

核心設備的接線規范。

  IDC核心網絡設備,尤其是內部網絡核心設備,由于與TOR的互聯數量會更多,所以光纖會更多。核心網絡設備的光纖布局必須整齊,不能橫豎穿插。機柜布線美觀是網絡設備布線規范的重點之一。光纖布局示意圖:

  光纖從設備的左側或右側垂直分布,分布的地方不能阻擋網絡設備的出入口。光纖通常每隔一定距離用魔術膠帶捆綁(注:不能用白色固定膠帶),但不能捆得太緊,彎曲度不能太大。在100度到130度之間,通常在110度左右(相同),可以放松,貼上標簽,插入設備端口后盡量不要擋住標簽,留出一定的長度空間,容易拔出光纖。

  二是內網接入布線規范。

  內部網絡連接交換機位于機架頂部,內部網絡TOR交換機40GMPO光纖連接到內部網絡核心,10G-AOC線纜連接到服務器。ILO交換機1G或10G端口連接到管理網絡核心,千兆端口連接到服務器,機房2個機柜共用1個內部網絡TOR和1個ILO連接交換機(本機柜使用5米線纜,跨相鄰機柜使用8米線纜),每個機柜大致放置18個服務器。光纖和網線布置示意圖:

  內網接入交換機配置的電纜由電纜管理器整理,電纜管理器上每4根電纜用膠帶捆綁,每根電纜上都有唯一的標簽,另一端放在機架內托盤的位置。光纖的下放長度不必太長,彎曲度不要太大。貼上標簽,連接到不同核心的光纖應盡量用不同顏色的標簽來區分。

  三是橋架布線規范。

  機房?jī)?nèi)網絡設備之間的互聯電纜需要通過橋梁布線(單機柜除外),橋梁內的光纖布局圖:

  如圖所示,橋內光纖和網線分開整齊布置,每隔一段距離用扎帶捆綁,保持美觀。

  四是機柜布線規范。

  機柜內(普通服務器機柜)主要有內網AOC電纜和ILO管理網電纜,還有電源電纜。因此,單機柜內的電纜數量多,各電纜需要在機柜內側按壓配置。如下圖所示。

  不同的電纜用不同顏色的電線區分是非常重要的。前天,一些弱電貴賓朋友問。

  例如網線:藍色。

  光纖:黃色。

  電源線:黑色。

  保留的電纜長度不宜過長,可從一側PDU到另一側PDU,保留的電纜過長會影響理線。上、下兩臺服務器之間的布線和捆綁要求如下圖所示:(由于網線有電磁干擾,要做到強弱分開,電源線和網線要分開捆扎)。

  機柜理線效果的展示。
